Високовакуумні паромасляні насоси НВДМ

НВДМ – дифузійні високовакуумні паромасляні насоси.

Основною сферою застосування є створення надвисокого розрядження у технологічних процесах різних галузей промисловості.

Призначення – відкачування пари та парогазових сумішей, а також повітря, що не містять механічних забруднень або крапельної вологи.

Використовується виключно у форвакуумній установці, так для створення високого та надвисокого вакууму необхідно створення попереднього розрідження. Лише після цього використовується НВДМ.

Технічні характеристики високовакуумних агрегатів

Відмінності в лінійці паромасляних насосів

Конструктивні відмінності високовакуумних паромасляних насосів НВДМ:

• Дифузійні НВДМ-400, НВДМ-250, НВДМ-100 та НВДМ-160 мають триступінчастий паропровід (один ступінь ежекторний, два – парасолькового виконання).
• НВДМ-630 має чотириступінчастий паропровід (один ступінь ежекторний, три – парасолькового типу).
• Масловідбивач у НВДМ-100 – це ковпак, на який напаяно дві лапи, що кріпляться до корпусу.
• Масловідбивач у НВДМ-160, НВДМ-250, НВДМ-400 – це фланець, через який проходить трубка охолодження, напаяна на ковпак у центрі фланця.
• Масловідбивач дифузійного насоса НВДМ-630 – це ковпак, на який напаяна трубка охолодження зі штуцером.
• Нагрівач НВДМ-100, НВДМ-250, НВДМ-400 – це металевий корпус з нагрівальним елементом в керамічній основі, виготовленого з ніхромового дроту у вигляді спіралі.

Умови експлуатації

Основні параметри експлуатації високовакуумного насоса: температура води, що охолоджує, +10 оС до +20 оС. Температура середовища, в якому знаходиться насос +10 оС до +45 оС.

Заборонено! Використання дифузійного паромасляного насоса у вибухо- чи пожежонебезпечних виробничих приміщеннях.

Виробник високовакуумних насосів: єдиний виробник НВДМ-250 та НВДМ-100 – завод «Вакууммаш» м. Казань.

Конструкія і запчастини

Конструкція – корпус – 1, масловідбивач – 4, паропровід – 6, нагрівач – 8.
Корпус має вигляд циліндричної обічайки з дном, в якому розташоване дно з ежекторним вузлом, до циліндра приварені вхідний фланець і вихідний фланець, з’єднаний з ежекторним вузлом. Зовні циліндра навита труба водяного охолодження.

Основні запчастини високовакуумного НВДМ: Корпус 1; заглушка 2, 10; прокладання 3, 11; масловідбивач 4; пристрій заземлення 5; паропровід 6; спіраль 7; нагрівач 8; кільце 9.

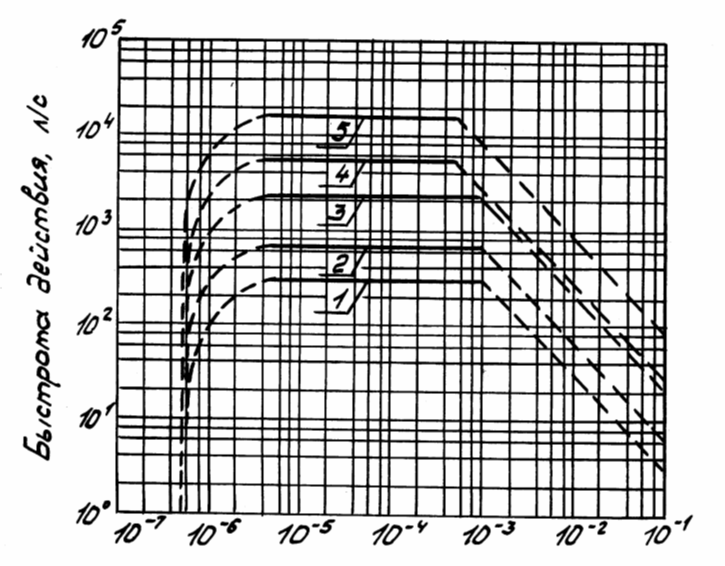

Залежність вхідного тиску та швидкості дії (діаграма)

1 п.) НВДМ-100; 2 п.) НВДМ-160; 3 п.) НВДМ-250 4 п.) НВДМ-400; 5 п.) НВДМ-630.

Стан справ з насосами НВДМ в Україні

На даний момент переважна частина агрегатів НВДМ в Україні – зі зберігання або вживані. Везти нові із заводу-виробника поки що не вигідно і з фінансових міркувань та через терміни постачання.

Компанія «СЛЕМЗ» має складський запас насосів НВДМ із зберігання. Усі агрегати не експлуатувалися, проведено всі необхідні процедури з переконсервації та тестування працездатності. Гарантія 1 рік.

Купити високовакуумний насос НВДМ у компанії СЛЕМЗ можна в будь-якому місті України, ми здійснюємо постачання всіма транспортними перевізниками в строк від одного до семи днів.
